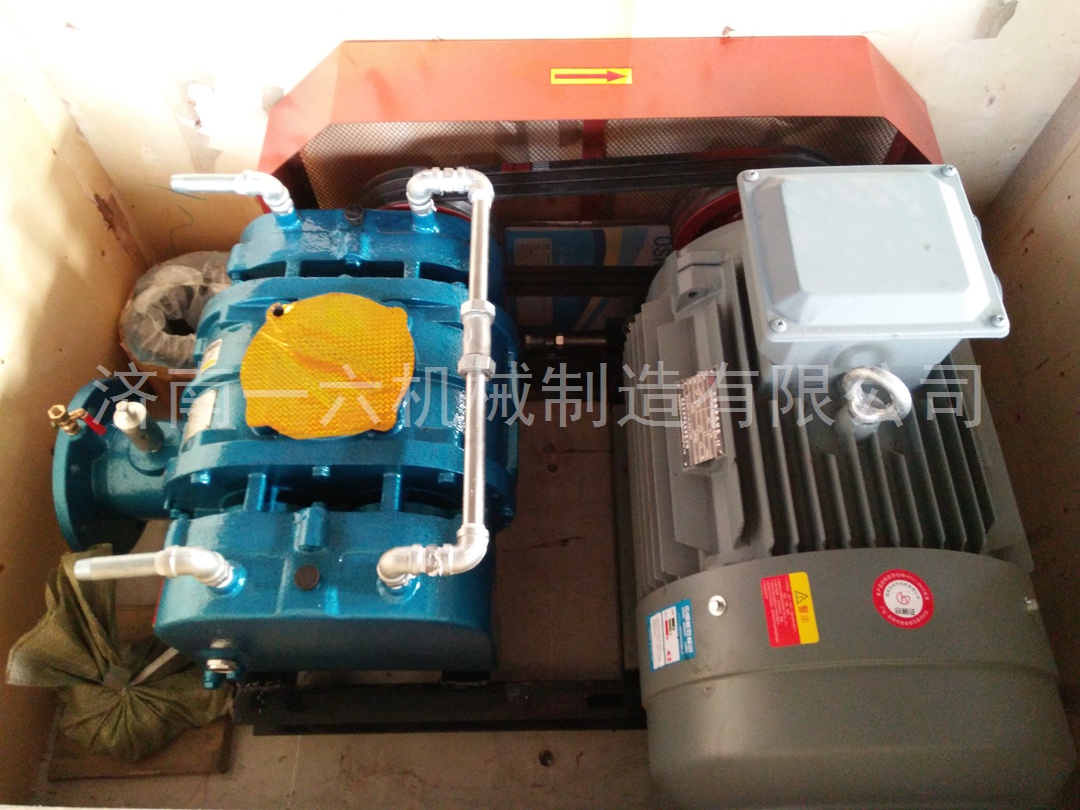

罗茨真空泵
罗茨真空泵的结构
罗茨真空泵的两个转子如何布置在泵体中决定了泵的整体结构。国内外罗茨真空泵的整体结构布置通常有三种选择：
1.立式：两个转子的轴水平安装，但由两个转子轴形成的平面垂直于水平面。采用这种结构，泵的入口和排出口水平排列，便于组装和连接管道。然而，缺点是泵的重心太高，并且在高速操作时稳定性差。因此，除了小型泵外，结构类型也不算太多。
2.卧式：两个转子的轴线水平安装，两个转子轴线形成的平面是水平的，这个结构的泵入口在泵的上方，排气口在泵的下方（也有相反的）。下排气口通常水平连接，因此进气和排气的方向彼此垂直。排气口连接到T形管以在两个方向上打开，一端连接到排气管，另一端在其停止或连接到旁通阀时使用。该结构的特点是重心低，高速时稳定性好。国内外大中型泵采用这种结构。
3.竖轴式：国外罗茨泵的两个转子轴垂直于水平面安装。该结构的装配间隙易于控制，转子组件方便，占地面积小，但齿轮等传动机构拆装不方便，润滑装置也很复杂。当确定整体结构时，相应地确定泵本身的结构和形状。
4.带溢流阀的罗茨泵：为了防止因过载引起的事故，罗茨泵配备了相对可靠的安全保护装置，即在旁通管路上安装了安全阀。当排气口处于规定压力时，安全阀关闭。当排气口的压力超过规定压力时，流量阀的阀门自动打开产生溢流，在排气口压力恢复正常后，溢流阀自动关闭。它是可自动调节的，是泵的允许差压装置，因此安全阀的最大好处是它允许罗茨泵连同前级泵一起在各种压力下连续运行。采用这种设计，真空容器在粗真空状态下的抽真空时间可缩短30~50％。对于相对较大的泵，溢流阀安装在泵体外部的旁通管路上，在相对较小的泵上。溢流阀安装在泵壳内。
5.带蒸汽冷凝器的罗茨泵：在需要泵送蒸汽的情况下，泵送单元必须设计有冷凝器以冷凝蒸汽。该冷凝器可以安装在泵之前或泵之后，而无需安装在泵中。罗茨泵的泵体。在某些情况下，冷凝超热吸收可以减少罗茨泵的热量。假设使用双冷凝器，并且可以使用适当的溶剂在维护期间去除污垢，并且蒸汽可以在管道中平稳地流动。
罗茨真空泵主要用途
罗茨真空泵广泛用于真空采集的各个方面。它们在较低的入口压力下扩展了油封机械真空泵的工作范围。它们具有体积小，抽速大的特点，在1~100pa的入口压力范围内具有较大的抽气压力。速度，特别适用于在低入口压力下需要高抽速的真空系统，如电力互感器的真空干燥，电力电容器，电力变压器，真空浸渍处理，真空热处理，真空冶炼的排气，真空镀膜设备预抽，大型试验风洞的疏散和照明生产线的排气等。
